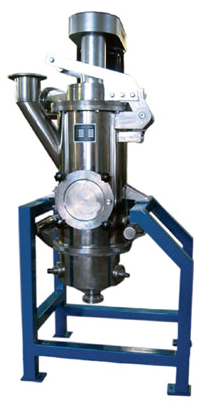

QLZ型流化床式气流粉碎机
QLZ型流化床式气流粉碎机是新一代超微气流粉碎设备。集国际上先进的多喷管技术、流化床技术及立式分级技术于一身，实现了流场多元化、料层流态化、分级立式化及机电一体化组合技术系统，是气流磨的发展方向。
特点是：
1、PSD粒子的分布更加集中；
2、采用重量控制的方式，能 Zui 大限度的提升产量。与FSZ型分级机组成的生产线广泛应用于打印机、复印件碳粉（墨粉）的生产。
技术参数
|
型号 |
耗气量 |
工作压力 |
处理能力 |
|
QLZ100 |
3.5m3/min |
0.6-0.9Mpa |
2-10kg/h |
|
QLZ350 |
10-12m3/min |
0.6-0.9Mpa |
10-100kg/h |
|
QLZ450 |
18-25m3/min |
0.6-0.9Mpa |
30-400kg/h |
|
QLZ680 |
45-55m3/min |
0.6-0.9Mpa |
100-1500kg/h |

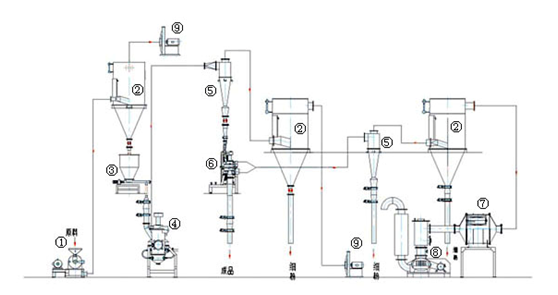

墨粉粉碎及分级流程图
1-粗粉碎机
2-捕集器
3-螺杆加料器
4-QLZ450流化床式气流粉碎机
5-旋风分离器
6-FSZ400分级机
7-罗茨风机过滤器
8-罗茨风机
9-风机
