工作原理

　　物料由加料器输送入加料管中被风机抽吸到分级室内，在分级锥处充分分散，由于转子产生的强大离心力作用，粗颗粒被甩至筒壁，细粉岁气流穿过转子叶片间隙由上部出口排出、进入系统的捕集装置，粗颗粒在淘析圈和加料管的间隙处由于二次空气风筛作用，把混入粗颗粒中细粒进一步析出，送至分级室作再一次分级，粗大颗粒沿筒壁而下，从粗粉出口处由星形卸料阀排出。

　　适应范围

　　该机适用于化工、矿产、建材、电子、制药、农药、涂料、染料、食品、冶金、饲料等行业，能对各种有机物和无机物等几千种物料进行干式分级。

　　特点

　　该机为干式空气分级机，是带有二次进风和分级转子的离心式分级机。一般适用于不粘性物料的分级。适用于各种有机物和无机物的分级。分级范围宽度，3μm-150μm范围内可供选择，一般情况下能获得<10 μm含量达97-100%的超微粉。

　　可分级球状、薄片状和纤维状的颗粒。也可对不同密度的物料进行分离，如从再生橡胶中分离纤维和木屑。

　　分级精度高，分级转子采用流体力学的原理，产生一种强制涡流，制造出强而有力的稳定的离心力场，获得精密的分级d75/d25=1.1-1.5。

　　分级效率高，极好的分级转子和二次进风的风筛作用，使牛顿效率达η=60-90%以上。

　　该机把复杂的流体理论简化成简单的结构。因此，操作、维修、清洗均较方便，分级粒径的大小易于调整。

　　设备结构紧凑，占地面积小，安装方便，无噪音，低振动。

　　可与机械粉碎机或气流粉碎机联合闭回路操作，生产能力可增加一倍。闭路操作时允许热敏性，低融点物料在机械粉碎机中粉碎。

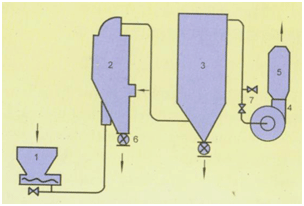

　　FQZ系列分级机流程图示意图

　　1、加料器 Feeder    2、超微分级机 Superfine Separator    3、高效除尘器 High Efficiency Collector    4、高压风机 High Pressure Blower    5、消音器 Noise Eliminator    6、星形阀 Star Valve    7、碟阀 Butterfly Valve

　　FQZ系列分级机技术参数
