JCF机械粉碎机 (JCF型)
本机集机械粉碎和气流分级为一体，是一种新型组合型设备，结构紧凑。
本机带有分体机构，把分级和粉碎部件一分二，便于检查、清洗、维修。
本机带有分体机构，把分级和粉碎部件一分二，便于检查、清洗、维修。
详细信息
工作原理
原料由星型阀经斜管通过分级室进入粉碎室，受到冲击锤激烈的冲击，同时在冲击锤与衬板间的间隙处受到冲击、摩擦、剪切。被粉碎的物料随气流上升至分级轮处进行分级，将符合细度要求的微粉排出。
特点
本机集机械粉碎和气流分级为一体，是一种新型组合型设备，结构紧凑。
本机带有分体机构，把分级和粉碎部件一分二，便于检查、清洗、维修。
生产能力大，原料颗粒***大可达15mm左右，产品粒径d97=6-150um范围内可任意调节。
一般适用于莫氏硬度3.5级的物料。采用特殊耐磨材料，可适用于物料硬度莫氏7级。

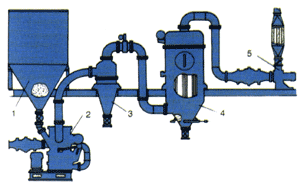

JCF系统机械粉碎机流程示意图
1、料仓 2、主机 3、旋风分离器 4、布袋捕集器 5、高压风机
适用范围
农药、石灰石、滑石、高岭土、二氧化硅、刚玉、石蜡、氢氧化铝、乳糖、可可混合物等。
主要技术参数
| 参数 / 型号 | JFC300 | JFC400 | JFC630 | JFC1000 | JFC1250 |
| 电机功率（分级）mm | 3 | 7.5 | 11 | 15 | 30 |
| 电机功率（粉碎）mm | 7.5 | 18.5 | 379（45） | 75（90） | 160 |
| 转速（分级） max r/min | 8000 | 6000 | 4000 | 2400 | 2000 |
| 转速（粉碎） max r/min | 7000 | 5600 | 3550 | 2250 | 1800 |
| 加料量 Kg/h | 20-150 | 40-400 | 50-1000 | 400-3000 | 3000-4500 |
| 重量 Kg | 700 | 807 | 2450 | 5330 | 7000 |
| 外形尺寸 mm | 1190×790×1180 | 1460×780×1707 | 2145×1330×1710 | 3460×1866×2350 | 3700×2300×2630 |
| 原料粒径 max mm | 3 | 5 | 5 | 15 | 15 |
| 产品粒径d97 um | 5-120 | 6-120 | 10-120 | 8-150 | 9-200 |
