QLD流化床气流粉碎机
QLD型流化床式气流粉碎机集粉碎、分级、混合、均化机理于一体，实现联机作业独特的优点。 •冲击速度高，颗粒受到气流喷嘴加速后对冲撞击，撞击速度是两相对速度的迭加，粉碎效率高。
详细信息
工作原理

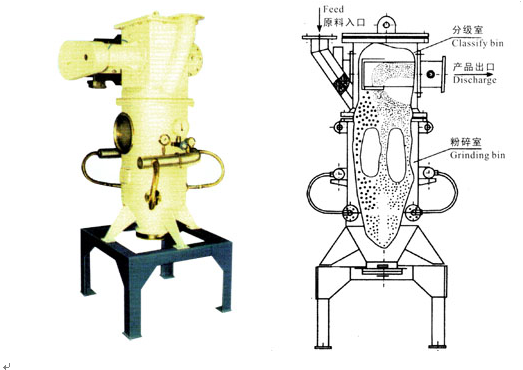

物料进入粉碎室，超音速喷射流在粉碎室下部形成向心逆喷射流场，在压差作用下，使磨底物料流态化，被加速的物料在多喷嘴的交汇点汇合，产生剧烈的冲击碰撞摩擦而粉碎，被粉碎的细粉随气流一起运动至上部的涡轮分级机处，在离心力作用下，将符合细度要求的微粉排出。
特点
QLD型流化床式气流粉碎机集粉碎、分级、混合、均化机理于一体，实现联机作业独特的优点。 •冲击速度高，颗粒受到气流喷嘴加速后对冲撞击，撞击速度是两相对速度的迭加，粉碎效率高。
能耗低，与其它类型的气流磨相比，可节能三分之一。
磨损极小，由于主要的粉碎作用是颗粒在流化床中的相互冲击和碰撞，高速粒子很少碰撞磨壁以及物料不通过喷嘴，可用于高硬度物料的粉碎。筒体内部采用贴陶瓷材质，安装陶瓷分级轮更加适合高纯度物料的粉碎（如电池材料、氧化铝、氧化锆等）。
内装涡轮式超细分级机，分级精度高，产品粒度分布范围较窄。
自动控制功能，操作十分方便。
噪音小。
结构紧凑，占地面积较小。
锂电池、高新陶瓷陶瓷行业用QLD气流粉碎机定制

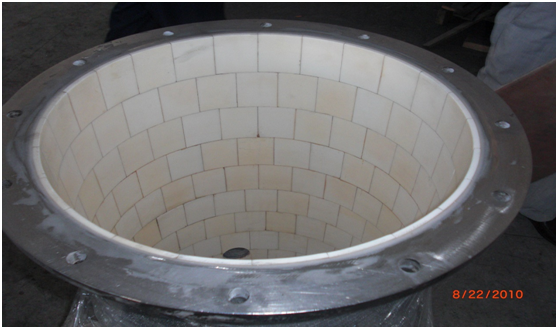

筒体内贴陶瓷

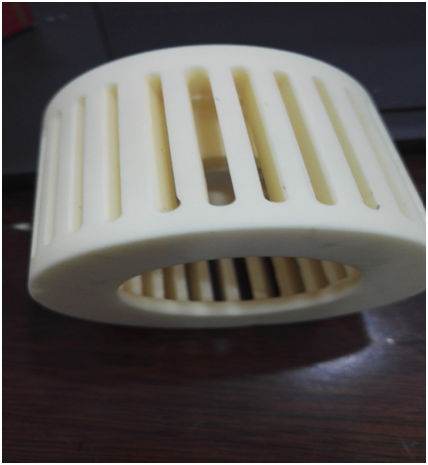

陶瓷分级轮

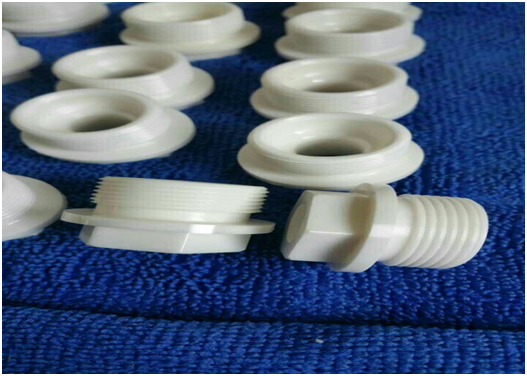

陶瓷喷嘴

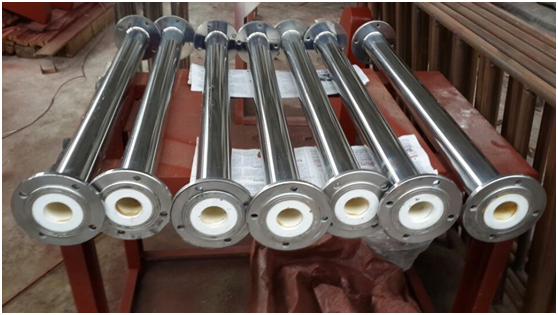

陶瓷管道

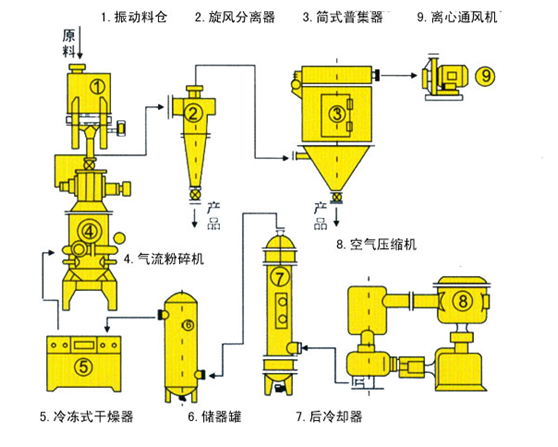

QLD流化床式气流粉碎机工艺流程图
| 物料性质 | 物料名称（代表例） |
| 高纯物料 | 荧光粉特种陶瓷硅胶氧化铝 |
| 高硬物料 | 碳化钨碳化硅碳化硼氧化钨 氧化锆氧化硅金刚砂 |
| 热敏性物料 | 调色剂农药 |
| 塑性材料 | 各种树脂制品 |
| 难粉碎物料 | 片状云母石墨滑石粉 |
| 高密度多孔性物料 | 硅胶 |
QLD型流化床式气流粉碎机主要技术参数
| 参数 型号 | QLD100 | QLD250 | QLD350 | QLD450 | QLD680 |
| 粉碎压力 (Mpa) pulverizing pressure | 0.6-1.2 | 0.6-1.2 | 0.6-1.2 | 0.6-1.2 | 0.6-1.2 |
| 耗气量 (m3/min) air volume | 1.8-3.6 | 4-7.2 | 8-12 | 16-22 | 33-44 |
| 处理量 (Kg/h) capacity | 2-10 | 10-100 | 20-250 | 50-500 | 120-1500 |
| 分级机***大转速 (r/min) speed of classifier | 22000 | 16000 | 8000 | 6000 | 4000 |
| 细度 (μm) particle size | 2-50 | 2-50 | 2-50 | 2-50 | 2-50 |
| 外形尺寸 (mm) dimension | 510×560×1670 | 400×550×1250 | 600×750×1620 | 1030×970×2014 | 1140×1075×2504 |
| 设备净重 (Kg) weight | 150 | 180 | 270 | 530 | 970 |
| 系统总功率 (Kw) system powder | -20 | 37-45 | 65-90 | 132-160 | 300-335 |
